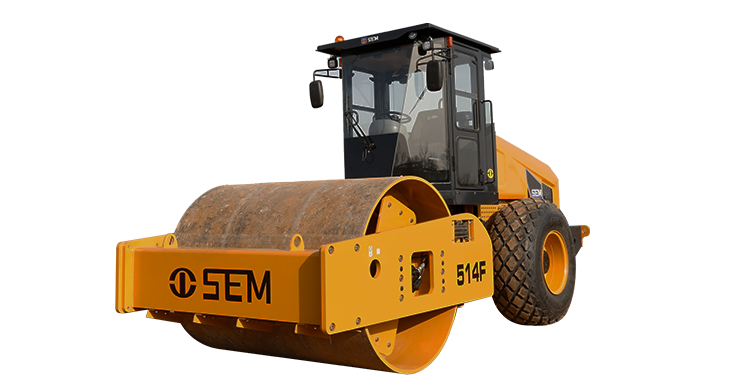

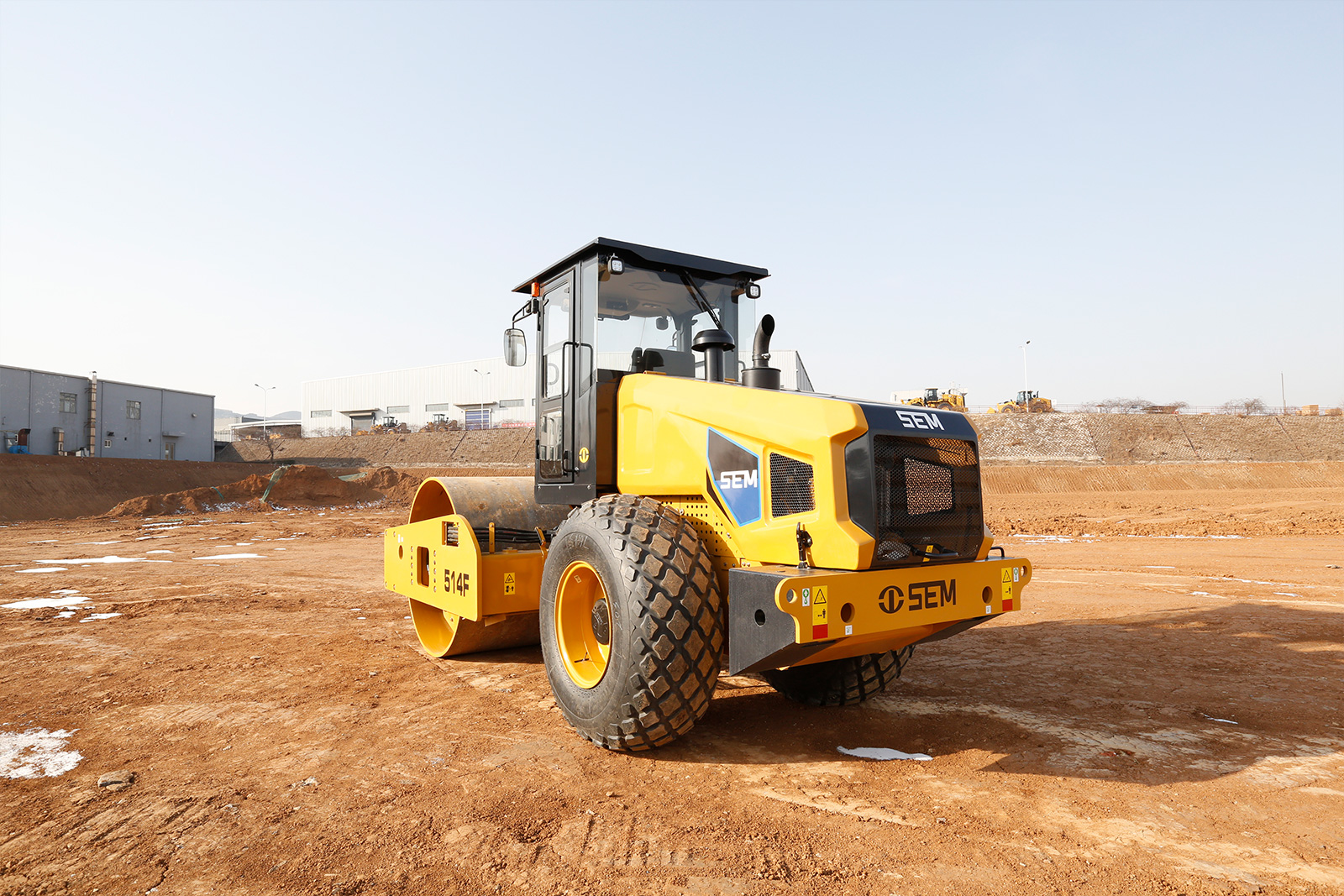

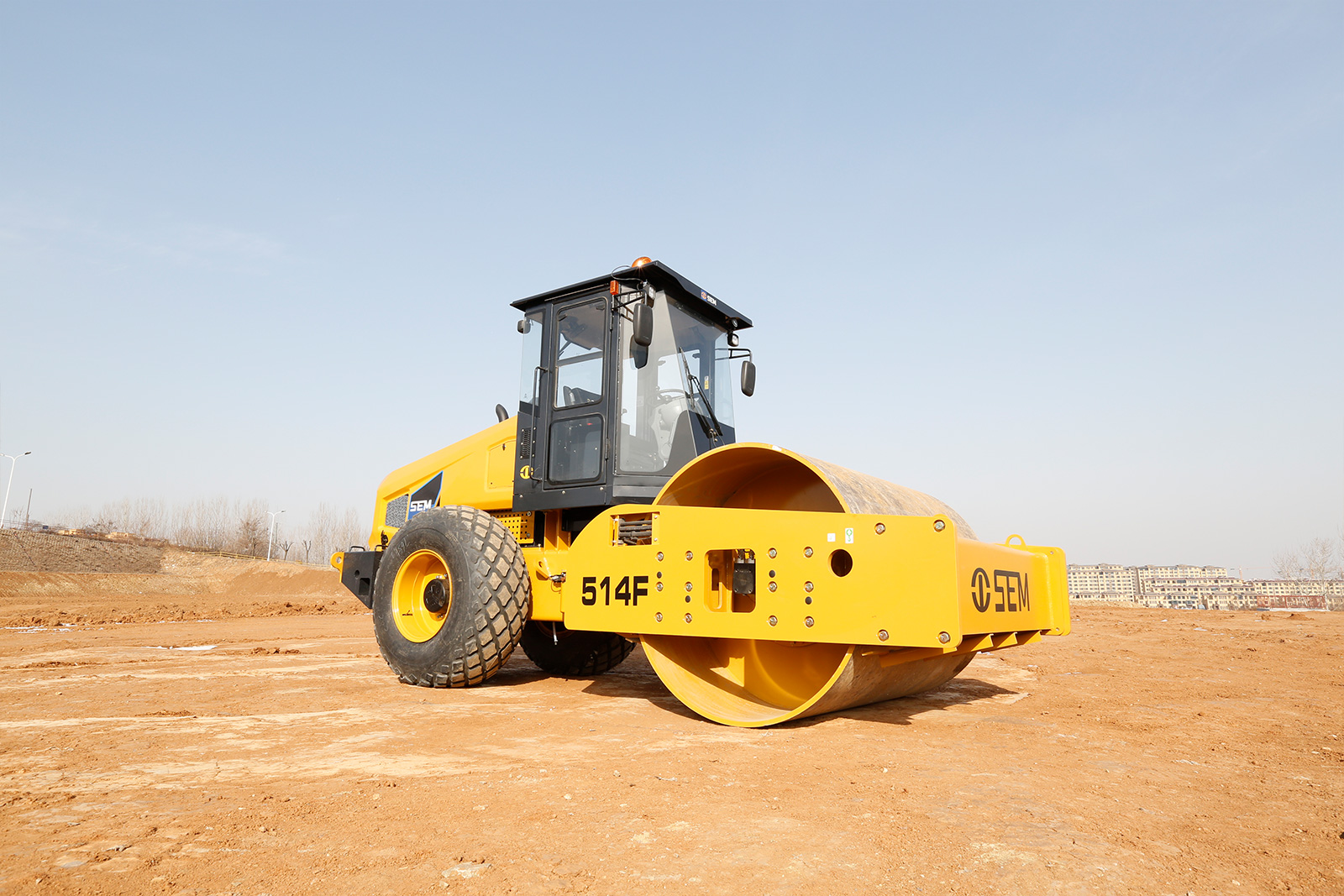

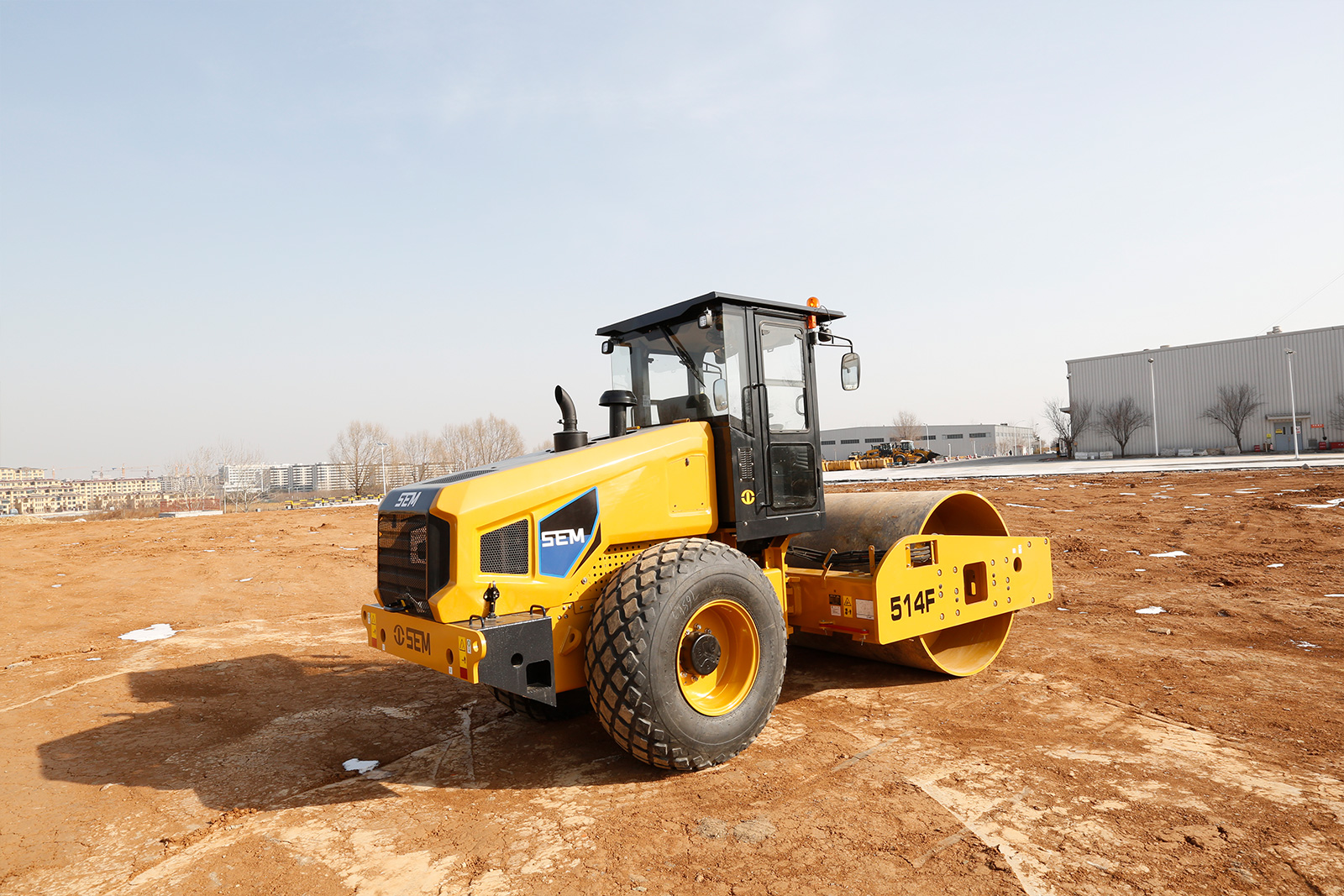

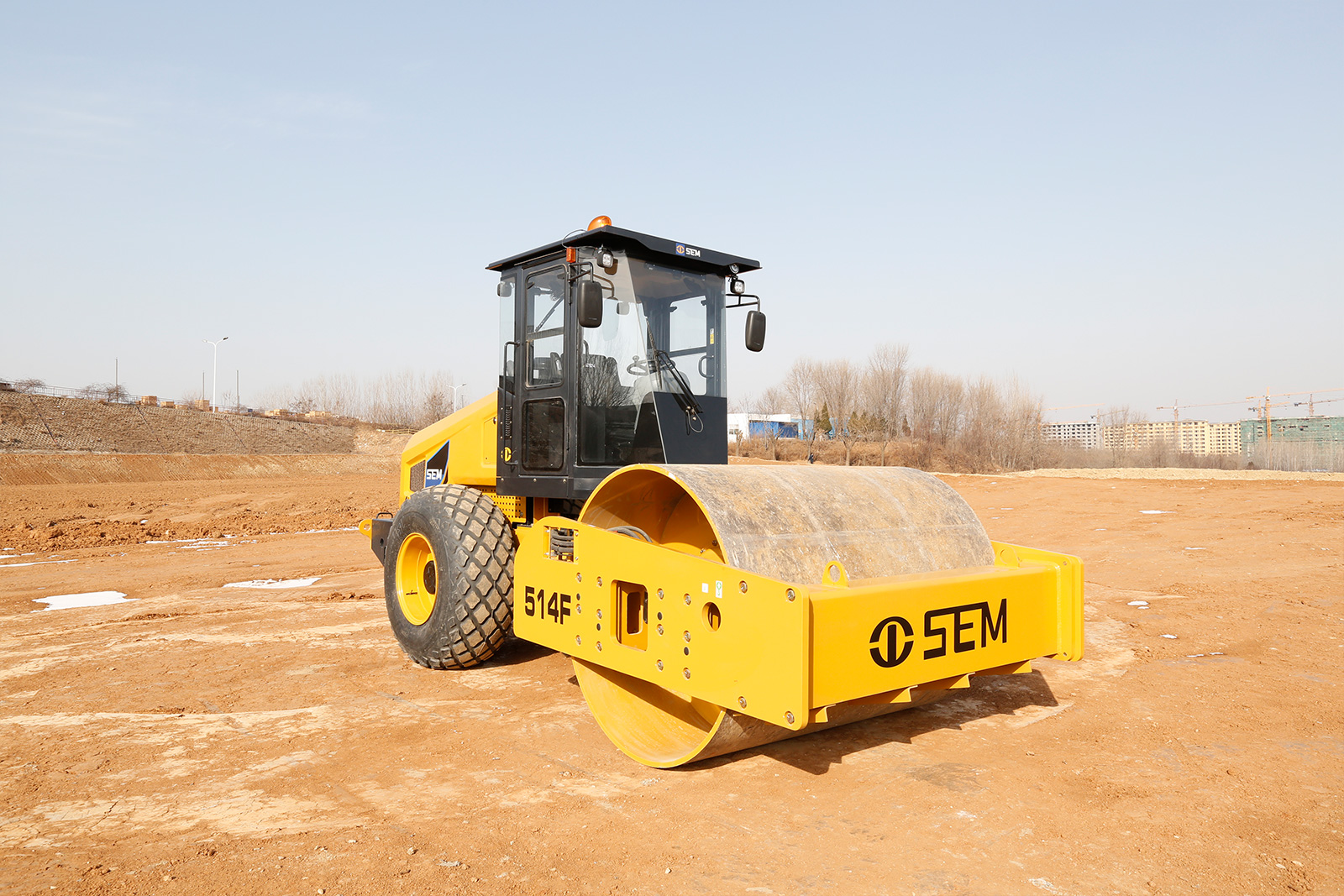

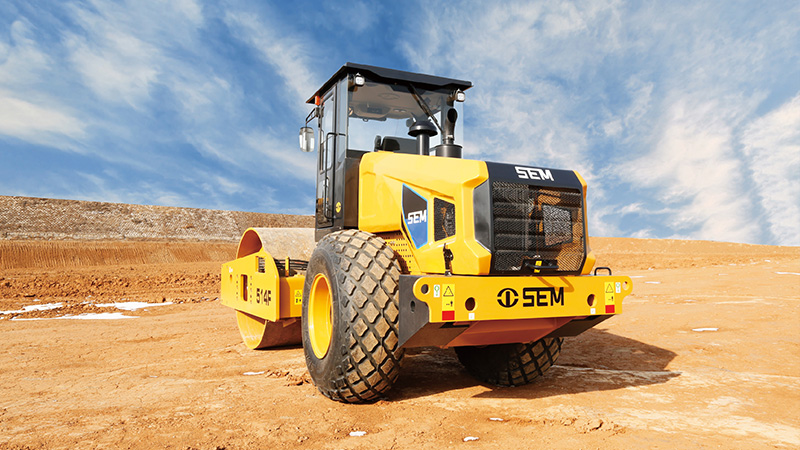

Грунтовый каток SEM 514F

Ключевые характеристики
Преимущества
Применение

Номинальная мощность двигателя : 125 кВт
Номинальная частота вращения : 2 200 об/мин
Радиус поворота по внутренней кромке вальца : 6 500 мм

Простота эксплуатации: Просторная кабина с превосходным обзором и системой кондиционирования воздуха. Высокоэффективная трехступенчатая система демпфирования вибраций для снижения усталости и повышения комфорта при работе.

Высокая производительность: Система вибрации с двумя режимами амплитуды и частоты позволяет добиться оптимальных результатов при уплотнении.

Доказанная надежность: Двигатель с турбокомпрессором отличается сниженным расходом топлива и более высокой мощностью.

Удобство и низкие эксплуатационные расходы: Капот нового поколения с замком в задней части машины и увеличенным углом открывания для удобства технического обслуживания. Сливная линия масляного поддона двигателя выведена в отдельную точку для удобства при замене масла.

Дорожно-ремонтные работы

Коммунальное хозяйство (уплотнение грунта после укладки труб и кабелей)
Инфраструктурное строительство (уплотнение грунтовых оснований дорог, площадок, насыпей, котлованов, ВПП)
Дорожно-ремонтные работы
Сельское хозяйство

Конструктивные особенности
Характеристики
Сравнение моделей
Фото
Файлы для скачивания

Простота эксплуатации

Просторная кабина с превосходным обзором во всех направлениях, конструкция защиты оператора при опрокидывании (ROPS) в качестве опции.
Простая в эксплуатации система с двумя рычагами для управления оборотами двигателя и изменения направления и скорости перемещения.
Простая в эксплуатации система с двумя рычагами для управления оборотами двигателя и изменения направления и скорости перемещения.
Высокоэффективная трехступенчатая система демпфирования вибраций для снижения усталости и повышения комфорта при работе

Высокая производительность

Конструкция с эксцентриковыми противовесами обеспечивает плавное включение вибрации, стабильную вибрацию и бережное уплотнение почвы
Система вибрации с двумя режимами амплитуды и частоты позволяет добиться оптимальных результатов при уплотнении
Благодаря гидростатическому приводу заднего моста и вальца машина способна преодолевать уклоны до 50 % и эффективно работать на уклонах и неровных поверхностях
По заказу могут поставляться измеритель степени уплотнения, система предварительного подогрева воздуха и кулачковый бандаж, которые позволяют повысить универсальность и эффективность машины и адаптировать ее к любым рабочим условиям

Доказанная надежность

Двигатель с турбокомпрессором отличается сниженным расходом топлива и более высокой мощностью
Эффективная замкнутая гидростатическая система с высококачественным насосом и гидромоторами имеет первоклассную надежность и долговечность по сравнению с гидравлической системой с открытым контуром
Высокопроизводительная муфта и усиленный задний мост с дифференциалом повышенного трения
Модульная конструкция системы охлаждения: возможность эксплуатации при температурах окружающего воздуха до 49 °C

Удобство и низкие эксплуатационные расход

Капот нового поколения с замком в задней части машины и увеличенным углом открывания для удобства технического обслуживания.

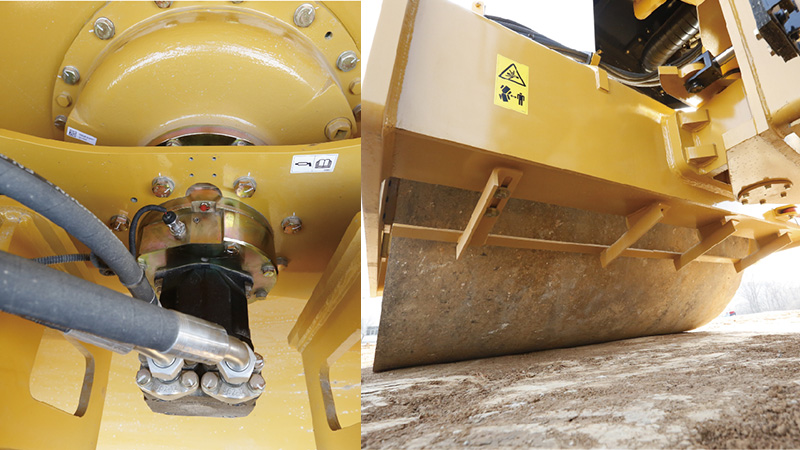

Благодаря полностью герметичным эксцентриковым противовесам в закрытом корпусе обеспечивается эффективное уменьшение ударных нагрузок, увеличение срока службы подшипников и гидравлических компонентов, и не требуется техническое обслуживание в течение 2000 часов эксплуатации.
Сливная линия масляного поддона двигателя выведена в отдельную точку для удобства при замене масла.
Система Cat® Product Link™ обеспечивает точную регистрацию данных о местоположении и моточасах машины, гарантируя удобное и унифицированное управление всем парком оборудования

Модель
Модель	514F
Двигатель
Выбросы	China Stage Ⅱ
Мощность	125kW
Скорость вращения	2,200r/min
Рабочие характеристики
Масса машины в стандартной комплектации	14 000 кг (13 780 кг без ROPS) ±3%
Вес по вальцу в стандартной комплектации	8,200kg
Вес по заднему мосту	5,800kg
Статическая линейная нагрузка	377N/cm
Преодолеваемый уклон без вибрации	50%
Угол складывания рамы	33±1°
Радиус поворота по внутреннему краю вальца	6,500mm
Ширина полосы уплотнения	2,130mm
Min. Ground Clearance	471mm
Транспортная скорость
Нижний диапазон	0-6km/h
Верхний диапазон	0-11.6km/h
Вибрационная система
Частота (высокая / низкая)	33/30Hz
Амплитуда (большая / малая)	2/1.2mm
Центробежная сила (большая / малая)	306/220kN
Другие характеристики
Габариты машины (В х Ш х Г)	5,9152,2903,185mm
Угол качания	10±1°
Колёсная база	3,000mm
Ширина вальца	2,130mm
Диаметр вальца	1,600mm
Шины
Тип шин	23.1-26
Service Refilling Capacity
Fuel Tank	200L
