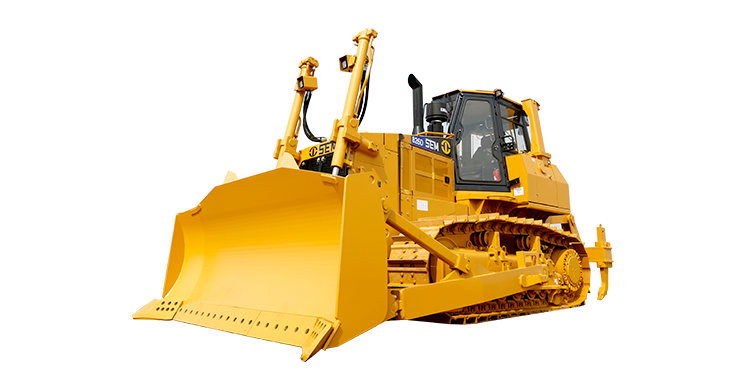

Бульдозер SEM826D

  • Ключевые характеристики
  • Преимущества
  • Применение
    • Мощность двигателя: 191 кВт
    • Масса в базовой комплектации: 24 000 кг
    • Тяговая сила: 350 кН
    • Давление на грунт: 71,2 кПа
    • Дорожный просвет: 400 мм
    • Высокая производительность: полностью гидростатический привод на базе технологии Caterpillar, система измерения нагрузки на грунт автоматически оптимизирует скорость движения для максимальной производительности и топливной экономичности
    • Комфорт: более удобная эксплуатация благодаря просторной кабине и хорошей манёвренности благодаря многофункциональному джойстику
    • Надёжность: хорошо отработанная технология гидростатического привода гусениц в сочетании с насосом и двигателем мирового класса обеспечивает высокую надёжность бульдозера. Компоненты ходовой части рассчитаны на более длительный срок службы по сравнению с основными конкурентами
    • Низкие эксплуатационные расходы: хорошая ремонтопригодность в бульдозерах SEM благодаря удобному доступу к обслуживаемым узлам, что сокращает время на ТО. Электронный модуль контроля позволяет быстро выявлять неисправности

    На основе SEM826D компания Caterpillar (Qingzhou) выпускает ещё четыре модели, в которых ходовая часть и другие узлы адаптированы для разных сфер применения: это специальные бульдозеры для слабонесущих грунтов, для мусорных полигонов, для работы с углём, для работы в лесу.

    • Угольные предприятия
    • Речные и морские порты
    • Коммунальное строительство
    • Полигоны твёрдых отходов
    • Лесное хозяйство
  • Конструктивные особенности
  • Характеристики
  • Фото
  • Файлы для скачивания

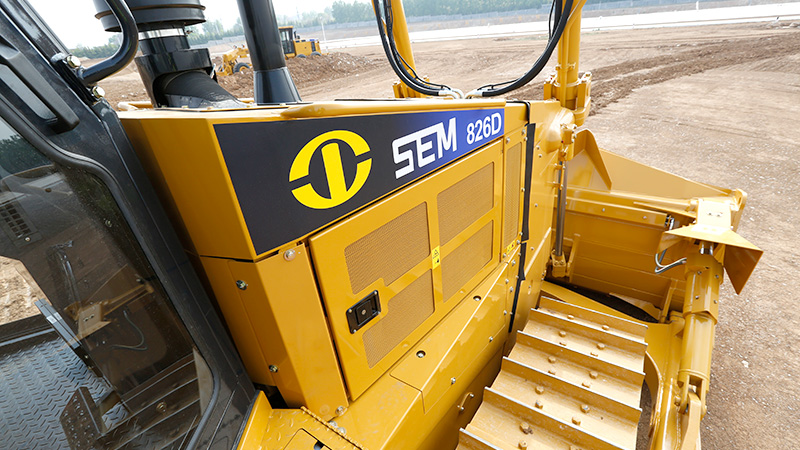

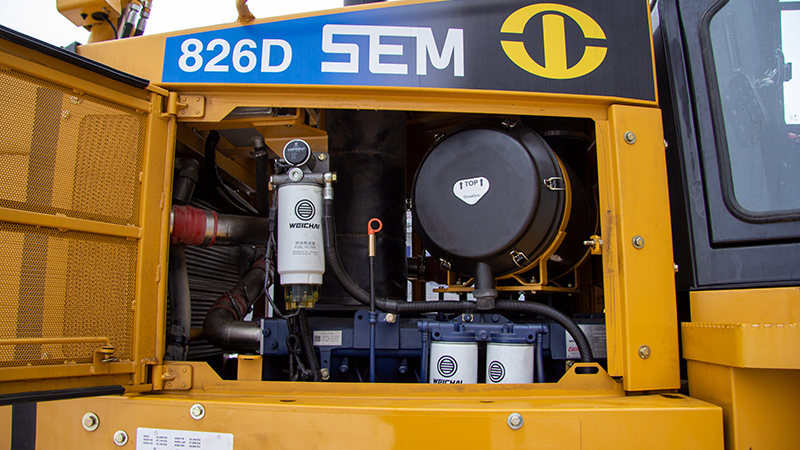

Двигатель

  • Двигатель повышенной мощности с электронной системой управления, благодаря которой производительность бульдозера SEM826D может повыситься на 15%
  • Различные мощностные режимы:

a) Экономичный режим (242 л. с.), способствующий экономии топлива и предназначенный для выполнения лёгких работ, таких как перемещение материала вниз по склону и планирование поверхности

b) Стандартный режим (270 л. с.) для обычных вариантов применения, например, на строительной площадке и в лесу

c) Режим полной мощности (294 л. с.), позволяющий работать максимально производительно и перемещать большой объём тяжёлого материала, в том числе вверх по склону



  • Различные рабочие режимы:

a) Режим низкой частоты вращения коленчатого вала двигателя (прим. 1200 об/мин) при более высокой скорости движения машины для повышения производительности и экономии топлива

b) Транспортный режим для перемещения по рабочей площадке с максимально возможной скоростью

c) Режим замедления педалью при поддержании частоты вращения коленчатого вала двигателя для повышения производительности машины

d) Режим рулевого управления с регулировкой чувствительности для улучшения манёвренности машины

e) Режим снижения частоты вращения холостого хода (с 950 до 750 об/мин) при простое от 10 до 30 секунд для экономии топлива

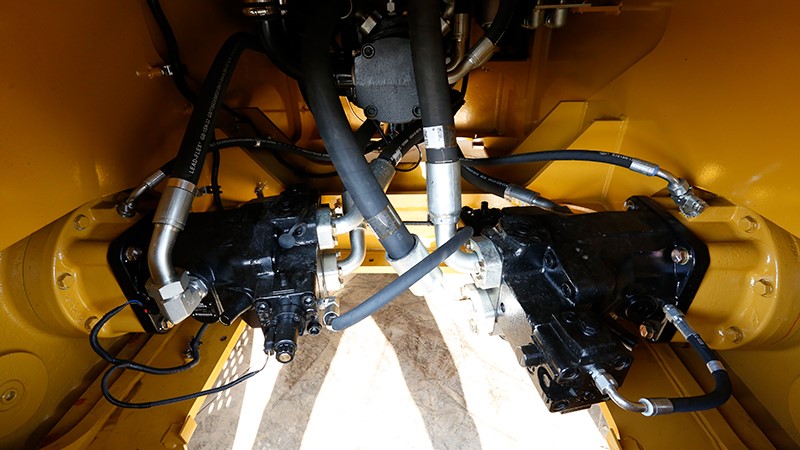

Гидростатическая трансмиссия

  • Двухконтурная замкнутая гидростатическая трансмиссия с электронным управлением разработана в Caterpillar специально для бульдозеров SEM. Она отличается долговечностью и высоким КПД
  • Для максимальной надёжности в трансмиссии используются компоненты высшего качества, прежде всего, аксиально-поршневые насосы и гидромоторы Bosch Rexroth
  • Рукава высокого давления Caterpillar проложены по кратчайшим линиям. Гидрораспределители Caterpillar обеспечивают точность управления и высокую эффективность машины
  • Масляный бак трансмиссии и масляный бак гидросистемы навесного оборудования объединены для уменьшения стоимости владения
  • Масло в гидравлических контурах трансмиссии и навесного оборудования эффективно фильтруется и охлаждается, что делает бульдозер надёжнее и дешевле в обслуживании
  • Затраты на техническое обслуживание снижены примерно на 60% по сравнению с конкурирующими бульдозерами традиционной конструкции (с гидротрансформатором и механической коробкой передач)
  • SEM826D легко разворачивается на месте противовращением гусениц и совершает силовые повороты, а скорость регулируется плавно, без переключения передач, что значительно ускоряет работу

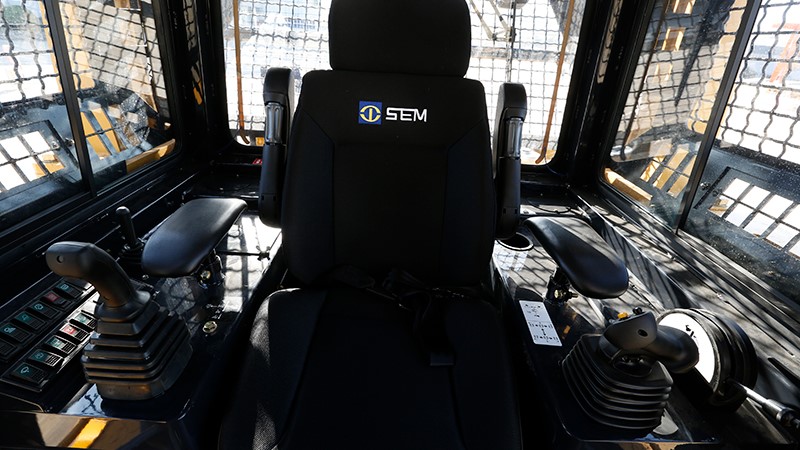

Комфортная работа

  • Противовращение: гусеницы могут вращаться с разными скоростями, в том числе в противоположных направлениях, чем достигается лучшая манёвренность в данном классе бульдозеров
  • Силовые повороты: SEM826D способен поворачивать без потери мощности, с полной нагрузкой на отвале
  • Функция программирования рабочей скорости хода (круиз-контроль): оператор может одним нажатием кнопки включать заранее сохранённые значения скорости, что упрощает работу
  • Многофункциональный джойстик позволяет выполнять противовращение и силовые повороты, включать и выключать программирование скорости хода
  • Второй джойстик служит для удобного и точного управления отвалом

Полусферический отвал (SU-отвал)

  • SU-отвал сочетает в себе качества прямого отвала (S-отвала) и сферического отвала (U-отвала), то есть легко проникает в грунт, но при этом имеет достаточно большую призму волочения
  • Форма отвала рассчитана таким образом, чтобы стабильно удерживать призму волочения и проникать в плотные, слежавшиеся грунты
  • Отвал закреплён на L-образных толкающих брусьях очень близко к несущей раме. Это улучшает манёвренность и устойчивость машины, а также повышает усилие на кромке отвала
  • Отвал представляет собой жёсткую конструкцию коробчатого сечения, изготовленную из высокопрочной стали, и предназначен для самых тяжёлых условий работы

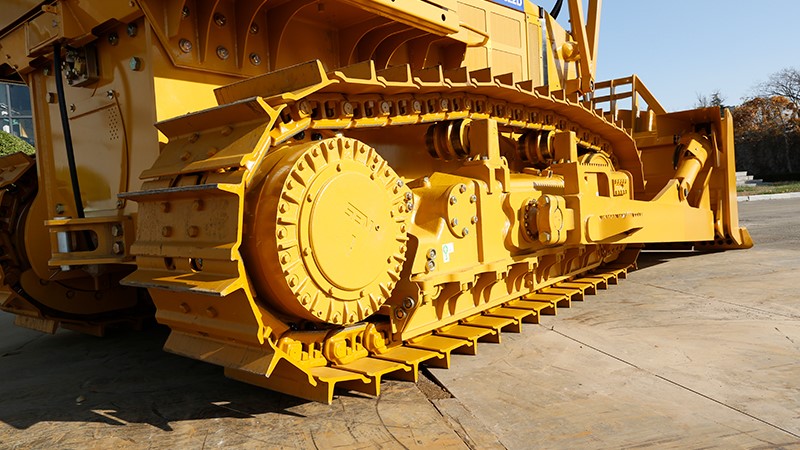

Ходовая часть

  • Ходовая часть, изготовленная на одном из лидирующих машиностроительных заводов Китая, износоустойчива и рассчитана на длительную эксплуатацию
  • Опорные и поддерживающие катки не требуют обслуживания
  • Планетарные конечные редукторы с большим передаточным числом полностью изолированы от ударной нагрузки на отвал, что снижает затраты на обслуживание
  • Высококачественные подшипники конечных редукторов и многодисковые маслопогружённые тормоза придают ходовой части надёжность, уменьшают паразитное тепловыделение и продлевают срок службы всей машины

Несущая конструкция

  • Несущая конструкция спроектирована с использованием метода конечных элементов (FEA) и анализа рабочих нагрузок (OMSA). Таким образом были найдены и усилены участки с наибольшим внутренним напряжением
  • Благодаря передовой технологии сварки, в сварных швах нет опасного внутреннего напряжения

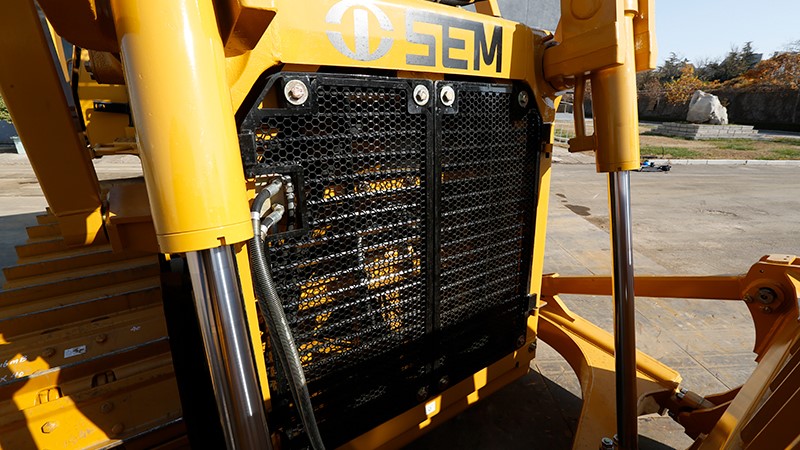

Модульный радиатор

  • Новая передовая система охлаждения рассчитана на работу в диапазоне температур окружающей среды от –40°C до +50°C
  • Радиатор модульной конструкции легко обслуживать, ремонтировать и заменять
  • Решётка радиатора обеспечивает хороший отвод тепла и легко открывается для техобслуживания

Техобслуживание

  • Электронный блок управления с системой диагностики неисправностей автоматически контролирует 8 основных параметров
  • Трёхуровневая система оповещений информирует оператора в случае обнаружения неисправностей
  • Гидростатическая трансмиссия отличается увеличенными межсервисными интервалами (2000 часов), а плановое ТО занимает примерно на 50% меньше времени
  • Гидрораспределитель рабочего оборудования расположен вне гидравлического бака, что упрощает его проверки и обслуживание

Cat® Product Link™

  • Телематическая система Cat® Product Link™ будет поддерживать ваш бизнес, точно и эффективно передавая соответствующим сотрудникам актуальную информацию об оборудовании, чтобы вы могли его использовать наиболее рационально

Общее описание

На основе SEM826D компания Caterpillar (Qingzhou) выпускает ещё четыре модели, в которых ходовая часть и другие узлы адаптированы для разных сфер применения: это специальные бульдозеры для слабонесущих грунтов, для свалок (мусорных полигонов), для работы с углём, для работы в лесу.

Благодаря двухконтурной гидростатической трансмиссии с электронным управлением, бульдозер SEM826D, как и все его модификации, выгодно отличается от обычных бульдозеров с гидромеханической трансмиссией. Он экономичный и исключительно манёвренный. Кроме того, им очень просто управлять. Джойстик для управления движением расположен у левого подлокотника кресла. Оператор может плавно регулировать скорость переднего и заднего хода во всём диапазоне от нуля до 10 км/ч. На джойстике есть кнопка круиз-контроля: при её нажатии бульдозер запоминает заданную скорость, чтобы при повторном нажатии вернуться к запрограммированному значению. Второй джойстик, расположенный у правого подлокотника, служит для управления отвалом.

Каждая из гусениц снабжена собственным объёмным гидроприводом и может вращаться с любой скоростью в обе стороны независимо от другой гусеницы. Поэтому SEM826D легко совершает силовые повороты, то есть движется по сложным траекториям с грунтом на отвале, не теряя при этом мощности. Разворот на месте выполняется противовращением гусениц — для этого оператору достаточно наклонить джойстик налево или направо до упора. Бесступенчатая регулировка скорости в сочетании с идеальной манёвренностью повышает производительность труда, ускоряя практически все виды работ в строительстве и сельском хозяйстве. Для повышения эффективности на поворотах прочный отвал с коробчатым сечением закреплён на L-образных толкающих брусьях очень близко к несущей раме. Поскольку в бульдозере SEM826D нет коробки передач, а гусеницы приводятся в движение гидромоторами, плановое техобслуживание значительно упрощается. Кроме того, этот тип трансмиссии отличается высокой топливной эффективностью в типовых видах строительных работ.

SEM826D полностью состоит из узлов и компонентов мирового класса. Он очень надёжен, как и вся продукция корпорации Caterpillar. Двигатель Weichai и гидромоторы / гидронасосы Bosch Rexroth известны в отрасли безупречной культурой производства и долговечностью. Ходовая часть тоже рассчитана на длительную эксплуатацию. Башмаки гусениц толще и прочнее, чем у большинства конкурирующих бульдозеров этого класса. Опорные и поддерживающие катки, а также направляющие колёса ходовой части не требуют техобслуживания. Caterpillar имеет крупнейшую в отрасли (в мировом масштабе) дилерскую сеть, которая обеспечивает постоянную доступность всех расходных материалов и запчастей ко всем машинам, в том числе в России. Это важный фактор надёжности бульдозера SEM826D и другой техники, выпускаемой под брендом SEM.

Модель
Модель SEM826D SEM826D LGP SEM826D CH SEM826D WH SEM826D FR
Основные характеристики
Рабочая масса 24,760kg 28,402kg 25,064kg 28,560kg 25,998kg
Давление на грунт 73.5kPa 43.8kPa 63.1kPa 43.8kPa 77.2kPa
Дорожный просвет 400mm 400mm 400mm 400mm 400mm
Максимальный уклон 30° 30° 30° 30° 30°
Максимальное тяговое усилие 350kN 350kN 350kN 350kN 350kN
Двигатель
Модель двигателя WeiChai WP12G290E301 WeiChai WP12G290E301 WeiChai WP12G290E301 WeiChai WP12G290E301 WeiChai WP12G290E301
Уровень выбросов (GB/T20891-2014) China Stage III China Stage III China Stage III China Stage III China Stage III
Тип 4-тактный турбированный дизельный двигатель непосредственного впрыска с жидкостным охлаждением и электронным управлением 4-тактный турбированный дизельный двигатель непосредственного впрыска с жидкостным охлаждением и электронным управлением 4-тактный турбированный дизельный двигатель непосредственного впрыска с жидкостным охлаждением и электронным управлением 4-тактный турбированный дизельный двигатель непосредственного впрыска с жидкостным охлаждением и электронным управлением 4-тактный турбированный дизельный двигатель непосредственного впрыска с жидкостным охлаждением и электронным управлением
Полная мощность (ISO 2534) 216kW/289hp 216kW/289hp 216kW/289hp 216kW/289hp 216kW/289hp
Чистая мощность (ISO 9249) 191kW/256hp 191kW/256hp 191kW/256hp 191kW/256hp 191kW/256hp
Максимальная чистая мощность (ISO 9249) 208kW/278hp 208kW/278hp 208kW/278hp 208kW/278hp 208kW/278hp
Номинальная скорость 2,200r/min 2,200r/min 2,200r/min 2,200r/min 2,200r/min
Макс. высота на полной мощности 2,000m 2,000m 2,000m 2,000m 2,000m
Навесное оборудование
Тип отвала SU/S S - LGP U/Coal S - WH SU w/ Rack
Ёмкость отвала (ISO 9246) 6.4m³/5.8m³ 5.5m³ 7.5m³/9.2m³ 12.7m³ 8.7m³
Ширина отвала 3,660mm/3,800mm 4,510mm 3,900mm 4,510mm 3,660mm
Высота отвала 1,520mm/1,510mm 1,350mm 1,420mm/1,620mm 1,945mm 1,830mm
Макс. глубина погружения отвала 570mm 665mm 570mm 665mm 570mm
Макс. высота подъёма отвала 1,140mm 1,165mm 1,140mm 1,165mm 1,140mm
Трансмиссия
Тип Замкнутая двунаправленная двухконтурная гидростатическая трансмиссия с электронным управлением Замкнутая двунаправленная двухконтурная гидростатическая трансмиссия с электронным управлением Замкнутая двунаправленная двухконтурная гидростатическая трансмиссия с электронным управлением Замкнутая двунаправленная двухконтурная гидростатическая трансмиссия с электронным управлением Замкнутая двунаправленная двухконтурная гидростатическая трансмиссия с электронным управлением
Транспортная скорость (вперёд / назад) Бесступенчатая регулировка в диапазоне от 0 до 10 км/ч (передний и задний ход) Бесступенчатая регулировка в диапазоне от 0 до 10 км/ч (передний и задний ход) Бесступенчатая регулировка в диапазоне от 0 до 10 км/ч (передний и задний ход) Бесступенчатая регулировка в диапазоне от 0 до 10 км/ч (передний и задний ход) Бесступенчатая регулировка в диапазоне от 0 до 10 км/ч (передний и задний ход)
Системы поворота и торможения Гидростатическое управление; многодисковые тормоза в масляной ванне с пружинным приводом и гидравлическим растормаживанием Гидростатическое управление; многодисковые тормоза в масляной ванне с пружинным приводом и гидравлическим растормаживанием Гидростатическое управление; многодисковые тормоза в масляной ванне с пружинным приводом и гидравлическим растормаживанием Гидростатическое управление; многодисковые тормоза в масляной ванне с пружинным приводом и гидравлическим растормаживанием Гидростатическое управление; многодисковые тормоза в масляной ванне с пружинным приводом и гидравлическим растормаживанием
Конечная передача Двухступенчатый редуктор Двухступенчатый редуктор Двухступенчатый редуктор Двухступенчатый редуктор Двухступенчатый редуктор
Минимальный радиус поворота 4,215mm 4,300mm 4,500mm 4,300mm 4,215mm
Ходовая часть
Тип Ходовая часть со смазанными герметичными опорными и поддерживающими катками, закреплена посредством шарнира и балансирной балки Ходовая часть со смазанными герметичными опорными и поддерживающими катками, закреплена посредством шарнира и балансирной балки Ходовая часть со смазанными герметичными опорными и поддерживающими катками, закреплена посредством шарнира и балансирной балки Ходовая часть со смазанными герметичными опорными и поддерживающими катками, закреплена посредством шарнира и балансирной балки Ходовая часть со смазанными герметичными опорными и поддерживающими катками, закреплена посредством шарнира и балансирной балки
Ширина башмака гусеницы 560mm 910mm/915mm 660mm 915mm 560mm/660mm
Тип башмака гусеницы Single Grouser APEX / Single Grouser Single Grouser Single Grouser Single Grouser
Количество башмаков гусеницы (с каждой стороны) 40 45 40 45 40
Длина опорной части гусеницы 2,948mm 3,488mm 2,948mm 3,488mm 2,948mm
Ширина колеи 2,000mm 2,340mm 2,000mm 2,340mm 2,000mm
Количество опорных катков (с каждой стороны) 7 8 7 8 7
Количество поддерживающих катков (с каждой стороны) 2 2 2 2 2
Гидравлическая система
Тип С открытым центром С открытым центром С открытым центром С открытым центром С открытым центром
Давление в системе 19MPa 19MPa 19MPa 19MPa 19MPa
Рыхлитель многостоечный
Тип Parallelogram / Parallelogram / Parallelogram
Макс. глубина рыхления 860mm / 860mm / 860mm
Макс. зазор 640mm / 640mm / 640mm
Угол подъёма 26.4degree / 26.4degree / 26.4degree
Вес 2,210kg / 2,210kg / 2,210kg
Заправочные ёмкости
Топливный бак 460L 460L 460L 460L 460L
Система охлаждения 45L 45L 45L 45L 45L
Подшипник толкающего бруса (с каждой стороны) 0.8L 0.8L 0.8L 0.8L 0.8L
Конечная передача 40L 45L 45L 45L 40L
Гидростатическое масло/масло для рабочего оборудования 160L 160L 160L 160L 160L
SEM_Продукция_Бульдозер SEM826D

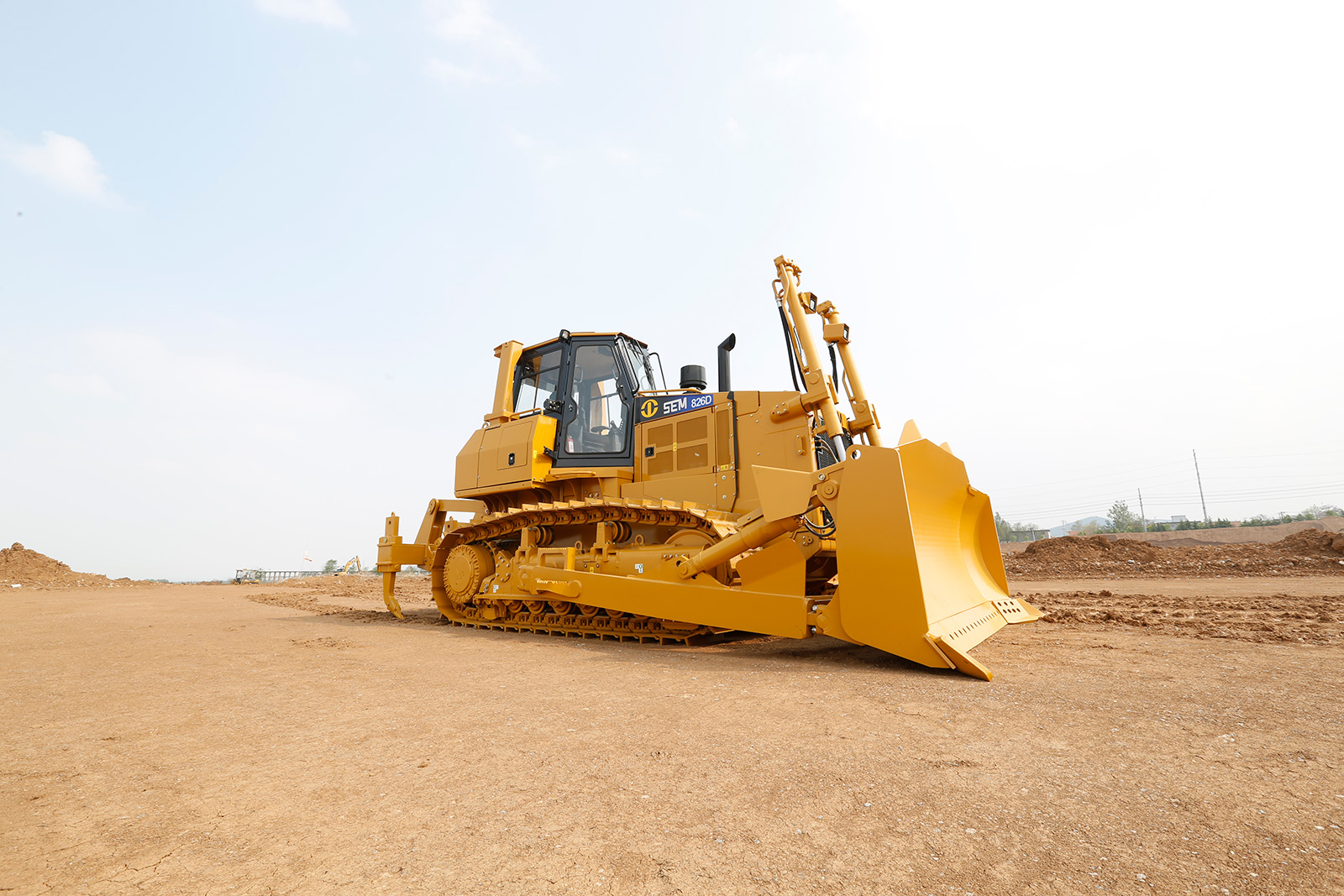

SEM826D-machine1

SEM_Продукция_Бульдозер SEM826D

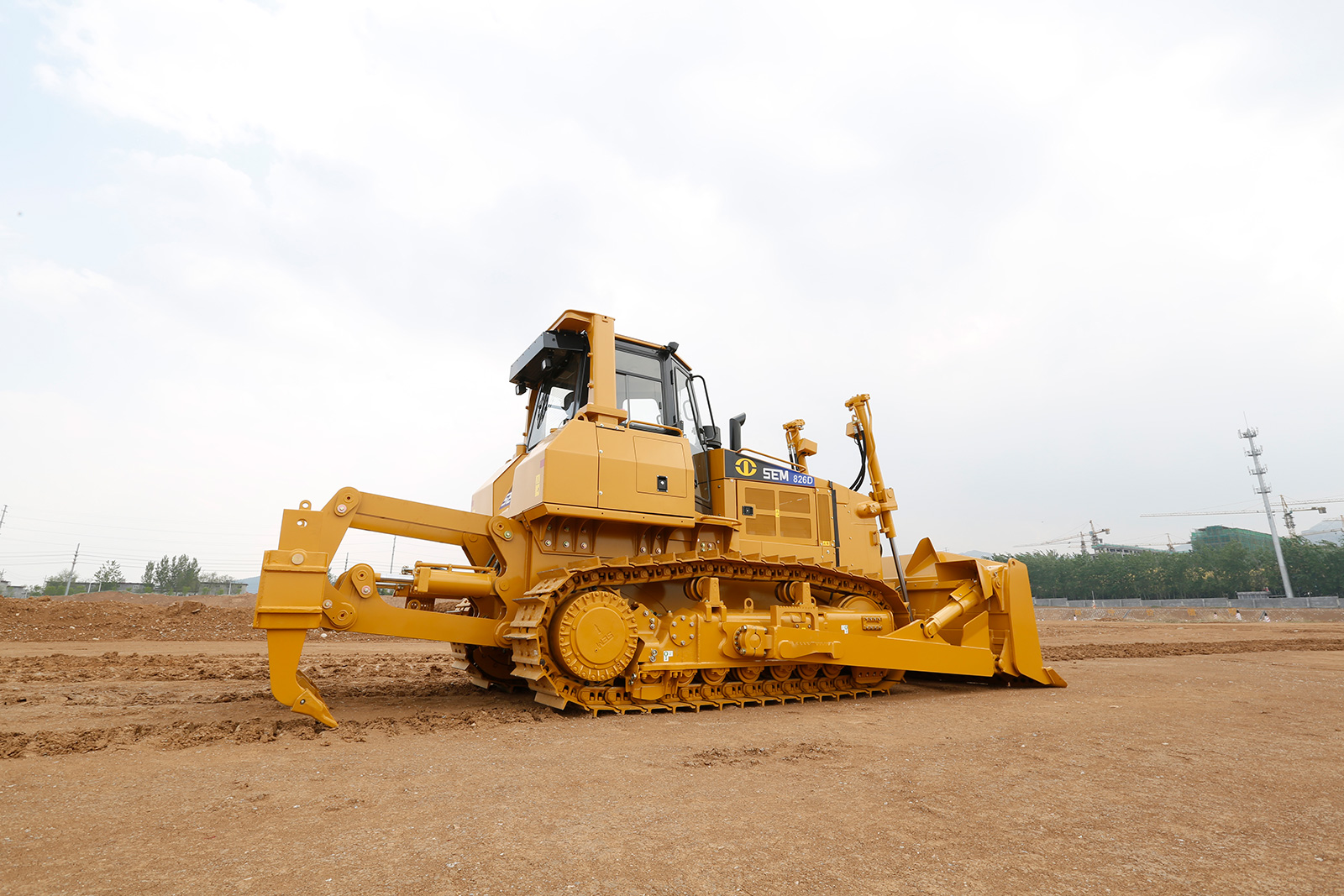

SEM826D-machine2

SEM_Продукция_Бульдозер SEM826D

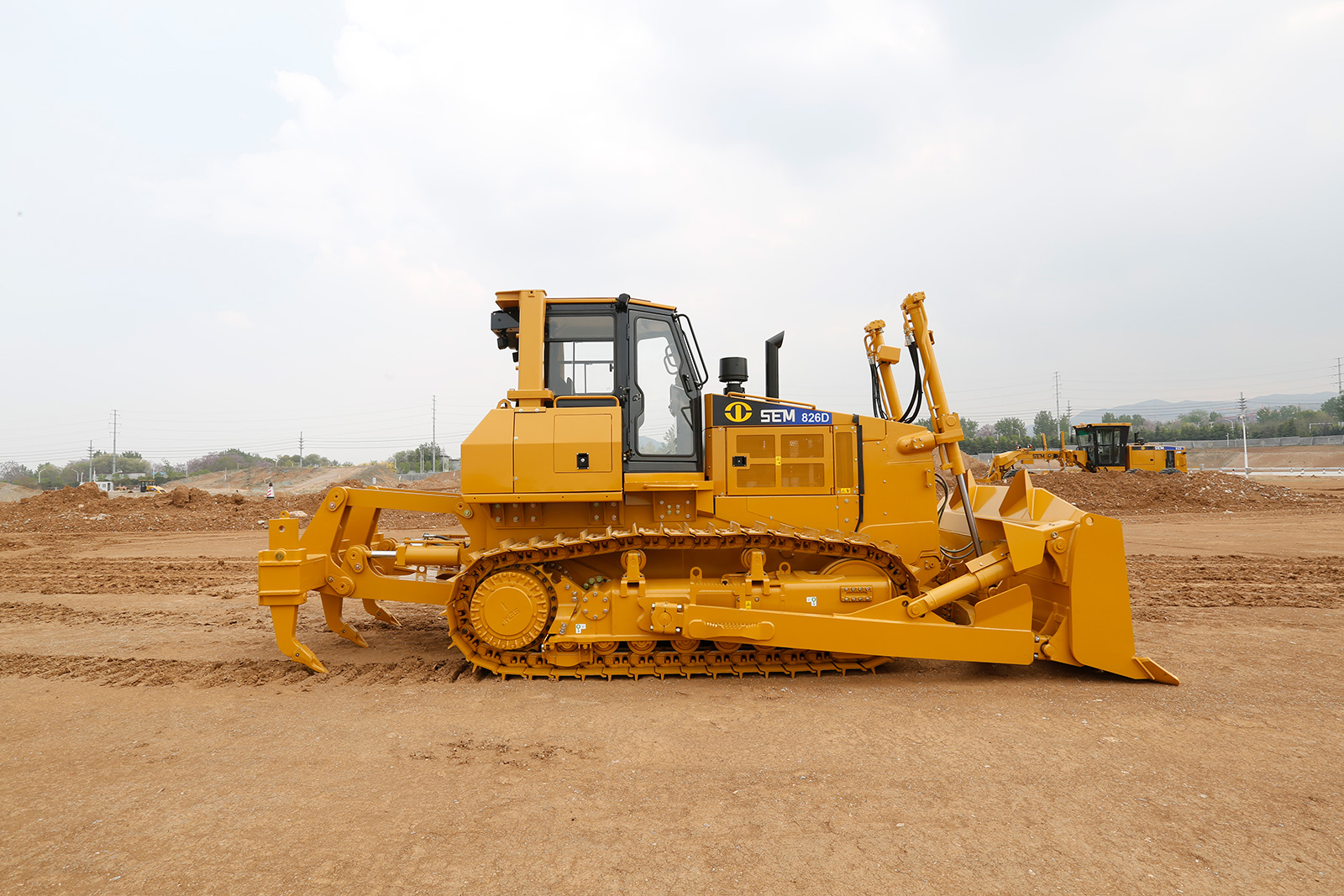

SEM826D-machine3

SEM_Продукция_Бульдозер SEM826D

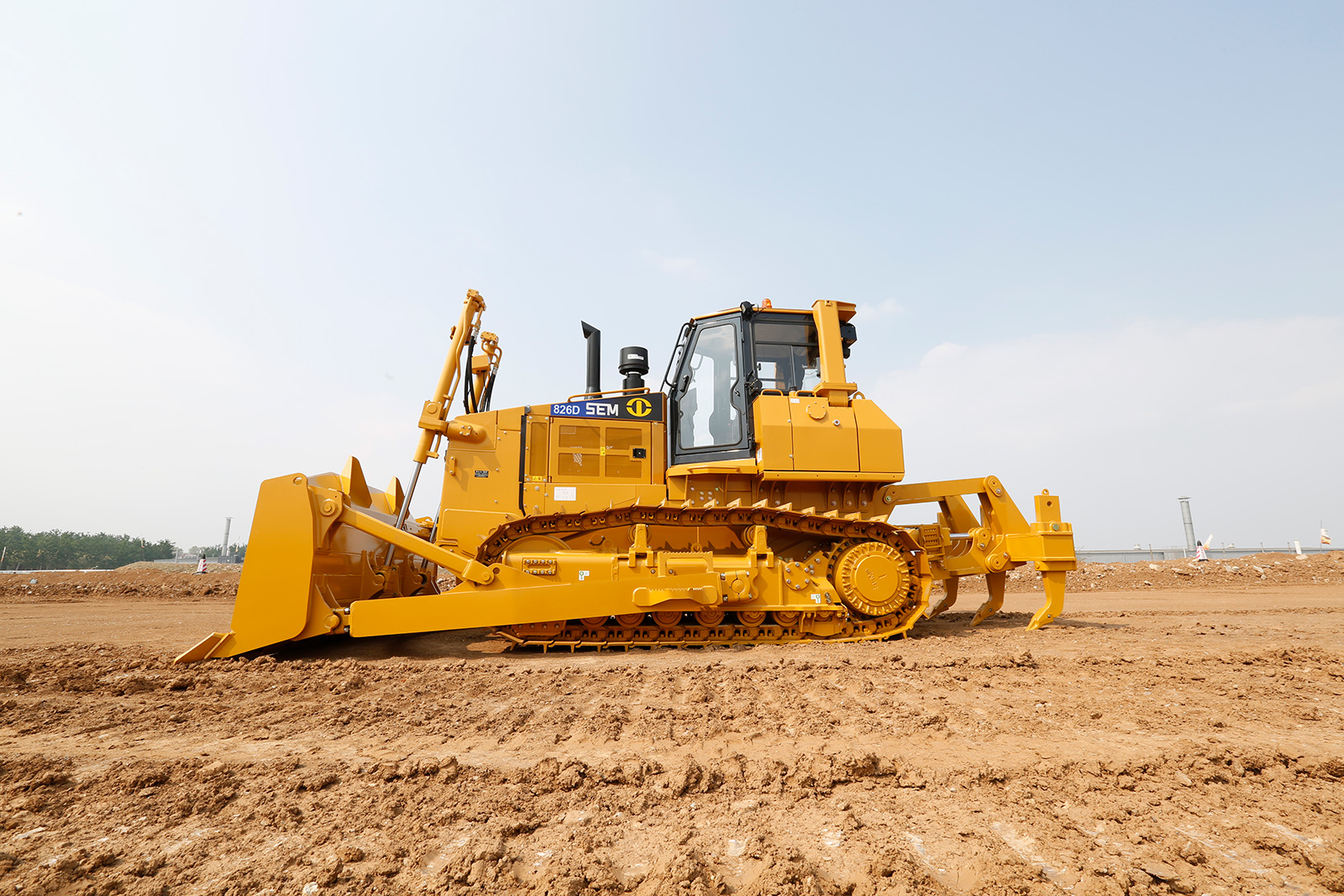

SEM826D-machine4

SEM_Продукция_Бульдозер SEM826D

SEM826D-machine5

SEM_Продукция_Бульдозер SEM826D

SEM826D-machine6

SEM_Продукция_Бульдозер SEM826D

2347-SEM-WebsiteMigration---PicturesUpdate-826-04_001_800x450

SEM_Продукция_Бульдозер SEM826D

2347-SEM-WebsiteMigration---PicturesUpdate-826-07_001_800x450

SEM_Продукция_Бульдозер SEM826D

2347-SEM-WebsiteMigration---PicturesUpdate-826-02_001_800x450

SEM_Продукция_Бульдозер SEM826D

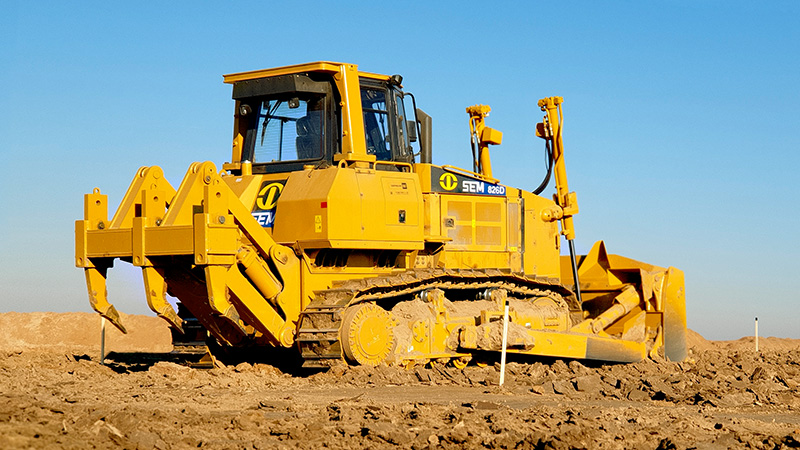

2347-SEM-WebsiteMigration---PicturesUpdate-826-01_001_800x450

SEM_Продукция_Бульдозер SEM826D

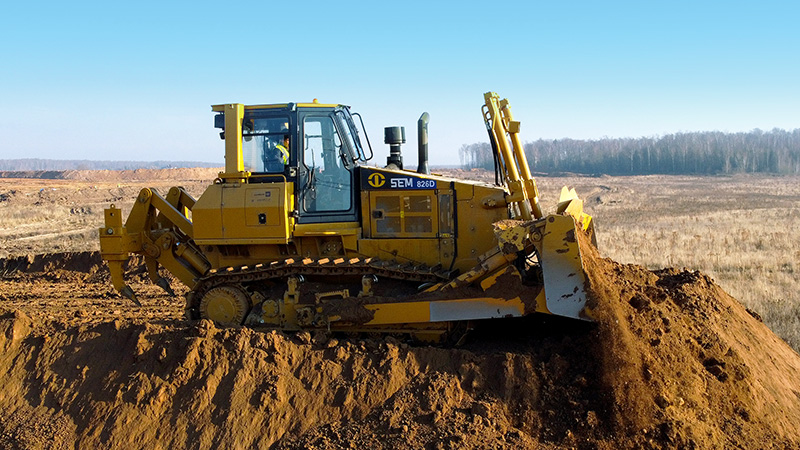

2347-SEM-WebsiteMigration---PicturesUpdate-826-03_001_800x450

SEM_Продукция_Бульдозер SEM826D

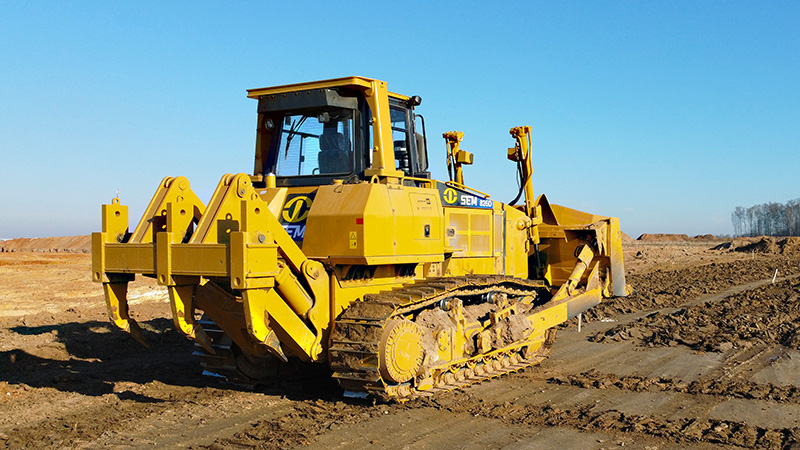

2347-SEM-WebsiteMigration---PicturesUpdate-826-06_001_800x450

SEM_Продукция_Бульдозер SEM826D

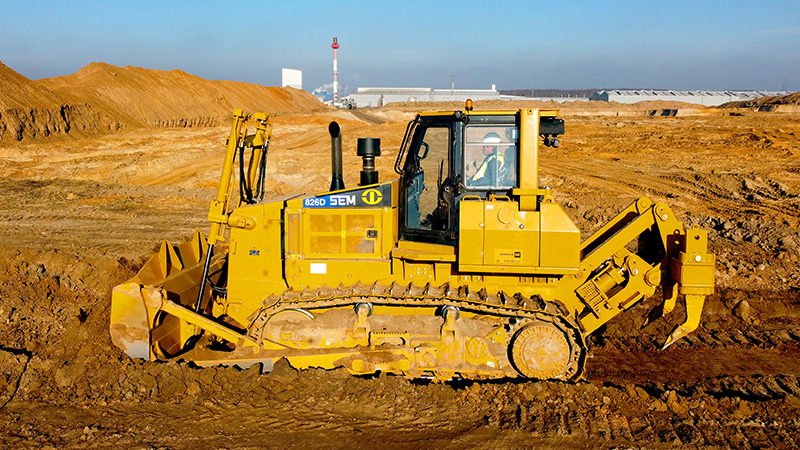

2347-SEM-WebsiteMigration---PicturesUpdate-826-05_001_800x450
