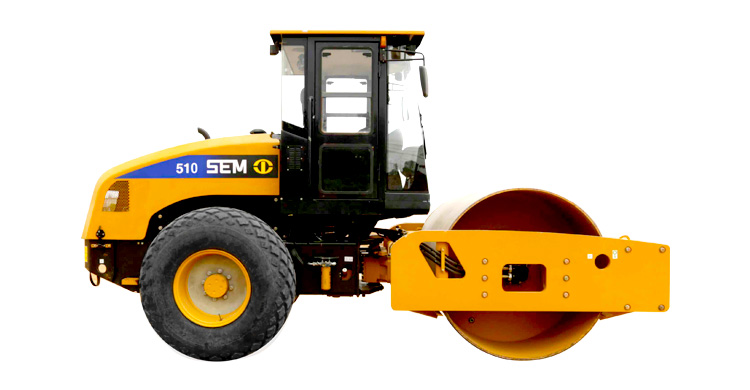

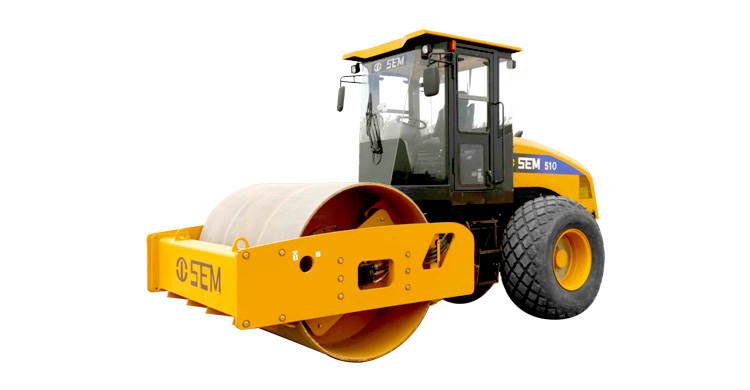

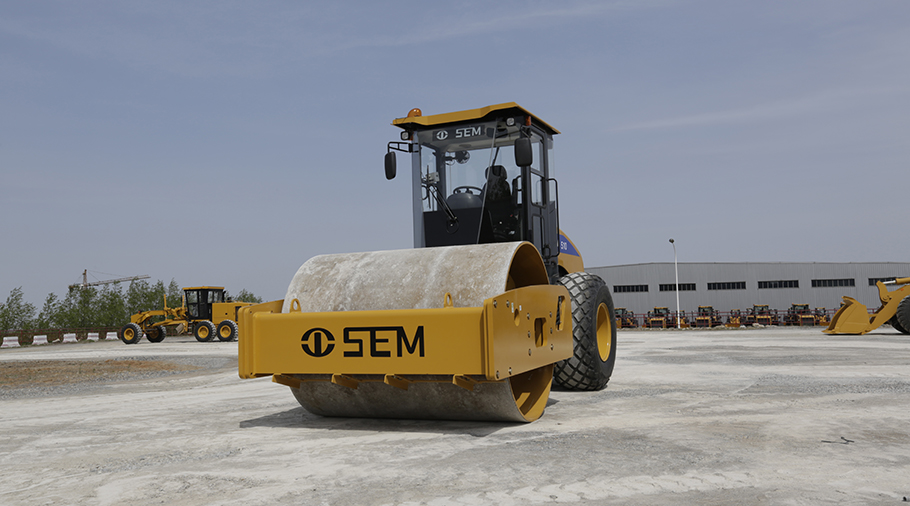

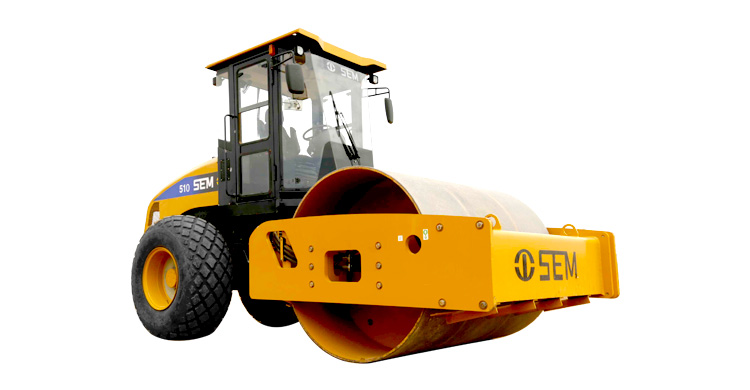

Грунтовый каток SEM510

Ключевые характеристики
Преимущества
Применение

Эксплуатационная масса: 10 тонн
Мощность двигателя: 97,5 кВт
Статическое давление вальца: 217 Н/см
Радиус поворота по внутренней стороне вальца: 5990 мм
Номинальная скорость: 2200 об/мин

Надёжность: благодаря гидростатической трансмиссии с аксиально-поршневым насосом переменной производительности и гидромоторами мирового класса, SEM 510 является одним из самых надёжных грунтовых катков в своём классе
Производительность: вибрационная система с двумя амплитудно-частотными режимами работы позволяет оператору добиваться наилучших результатов уплотнения

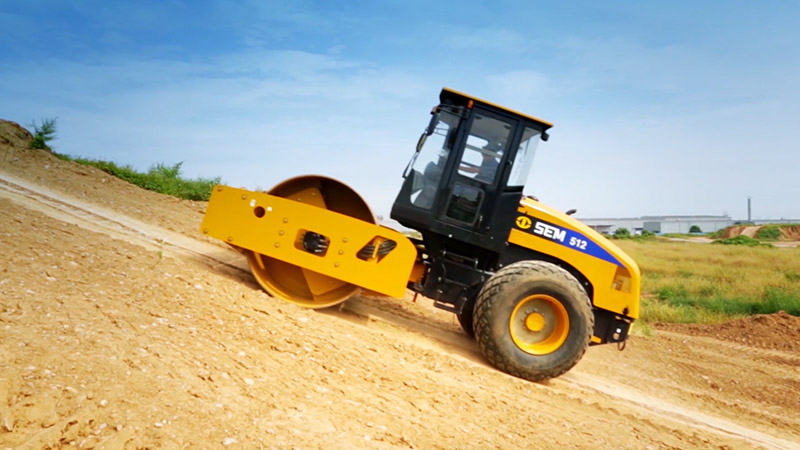

Эффективность: благодаря способности преодолевать уклон до 45%, машину можно эффективно использовать на стройплощадках со сложными профилями грунта

Дорожно-ремонтные работы
Коммунальное хозяйство (уплотнение грунта после укладки труб и кабелей)
Инфраструктурное строительство (уплотнение грунтовых оснований дорог, площадок, насыпей, котлованов)

Конструктивные особенности
Характеристики
Сравнение моделей
Видео
Фото
Файлы для скачивания

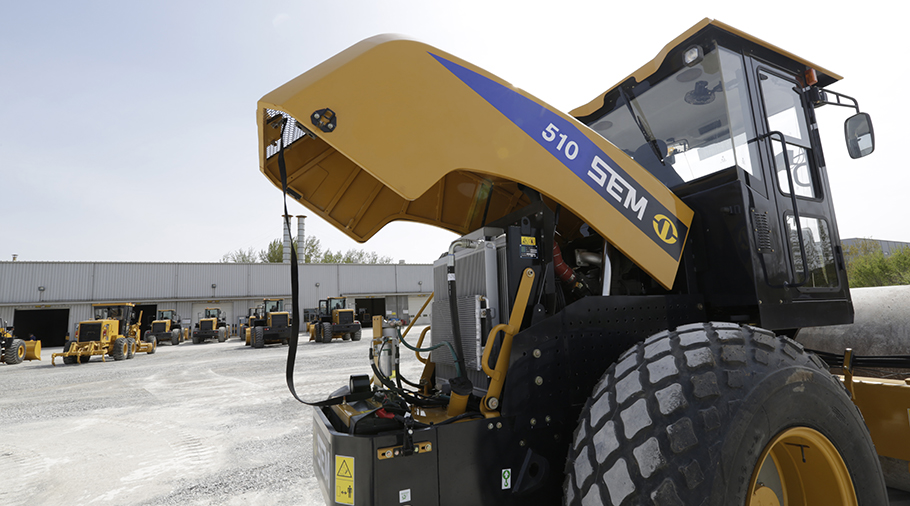

Двигатель

Двигатель Weichai WP4 с турбонаддувом и воздушным охлаждением
Высокая топливная эффективность

Трансмиссия

Гидростатический привод заднего моста и вальца
Высококачественные рукава высокого давления
Задний мост с дифференциалом ограниченного проскальзывания рассчитан на тяжёлые условия работы

Вибрационная система

Эксцентриковый вибромодуль капсульного типа
Два амплитудно-частотных режима вибрации
Аксиально-поршневой гидронасос и гидромотор мирового класса

Cat^® Product Link™

Телематическая система Cat^® Product Link™ будет поддерживать ваш бизнес, точно и эффективно передавая соответствующим сотрудникам актуальную информацию об оборудовании, чтобы вы могли его использовать наиболее рационально

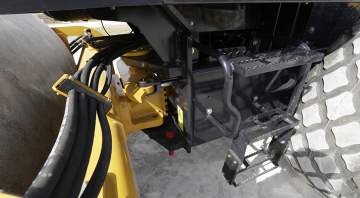

Гидравлическая система

Повышает эффективность на 20% по сравнению с системой с открытым центром
Меньше загрязняет масло, дольше служит
Создаёт более высокое давление, снижает потери энергии
Упрощает прокладку рукавов высокого давления
Снижает затраты на техническое обслуживание благодаря меньшему объёму гидравлического бака

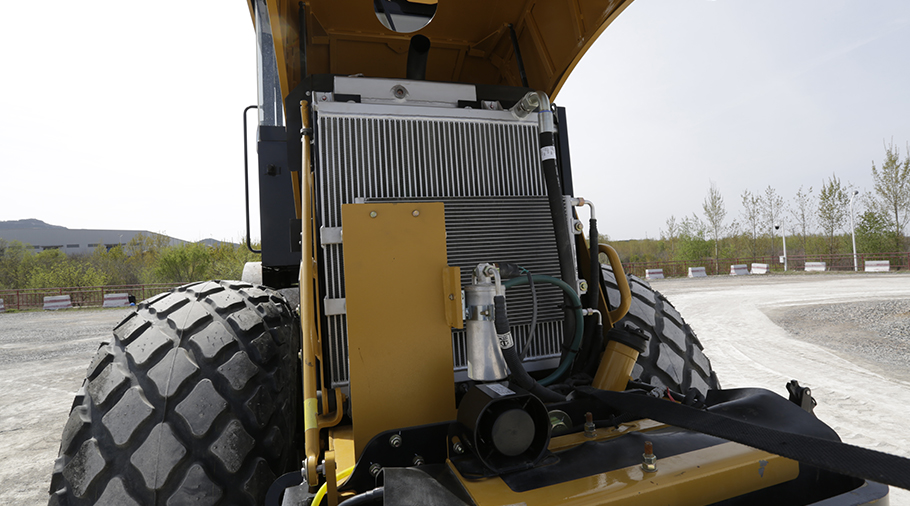

Система охлаждения

Система охлаждения имеет модульную конструкцию
Мощность системы охлаждения достаточна для работы при температурах окружающей среды до +49°C

Сферы применения

Грунтовый каток SEM510 широко применяется для строительства дорог, фундаментов, автостоянок и каналов, а также для других земляных работ в девелоперских проектах, в том числе на пересечённой местности.

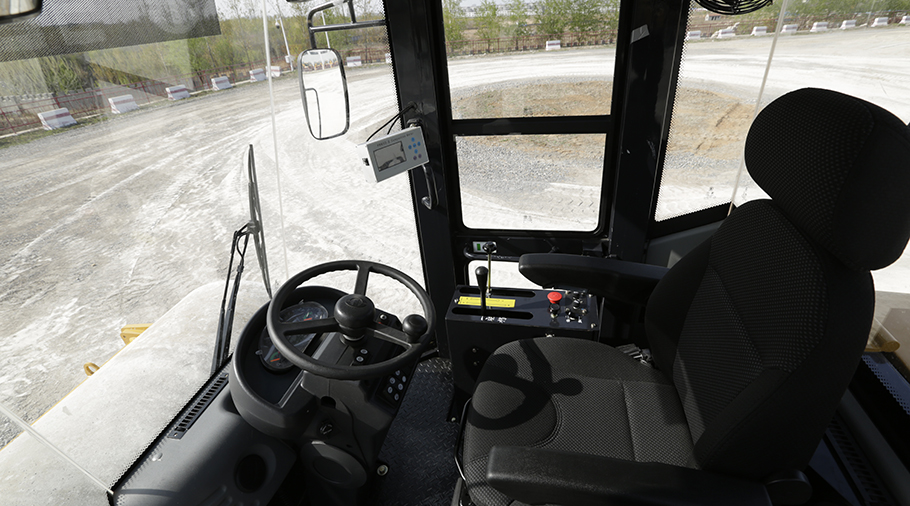

Рабочее место оператора

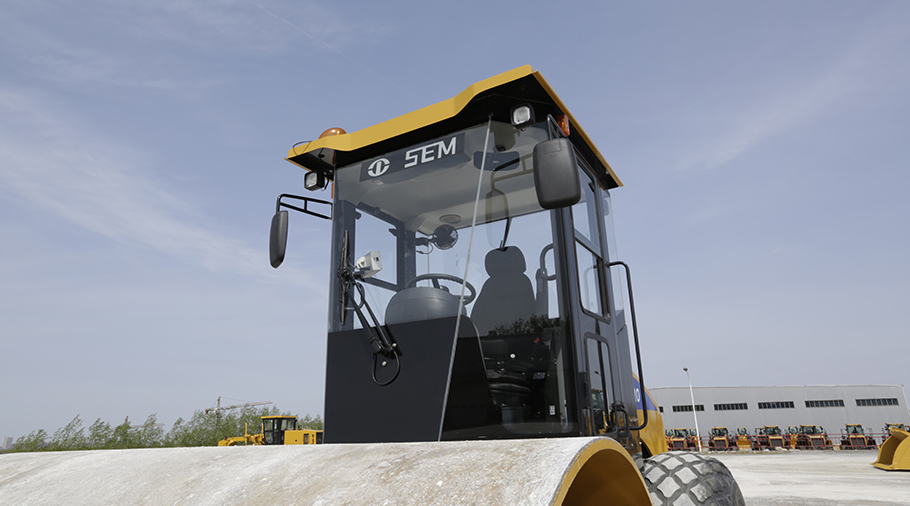

Комфортабельная кабина со встроенной системой кондиционирования
Кабина удобна и просторна, из неё открывается превосходный обзор во все стороны
SEM510 — грунтовой каток гидростатического типа. Система управления очень проста, в ней только два рычага: первый управляет частотой вращения ДВС, второй — скоростью и направлением хода
Кондиционер может работать как в замкнутом цикле (без притока наружного воздуха в кабину), так и в режиме вентиляции (с притоком наружного воздуха в кабину, что предотвращает запотевание стёкол)
Ремень безопасности входит в стандартную комплектацию

Дополнительное оборудование

Система контроля качества уплотнения
Холодный старт (подогрев впускного воздуха, –20°C)
Задний стеклоочиститель (только для комплектации с кабиной)
Радио (AM, FM)
Комплект обечаек для вальца

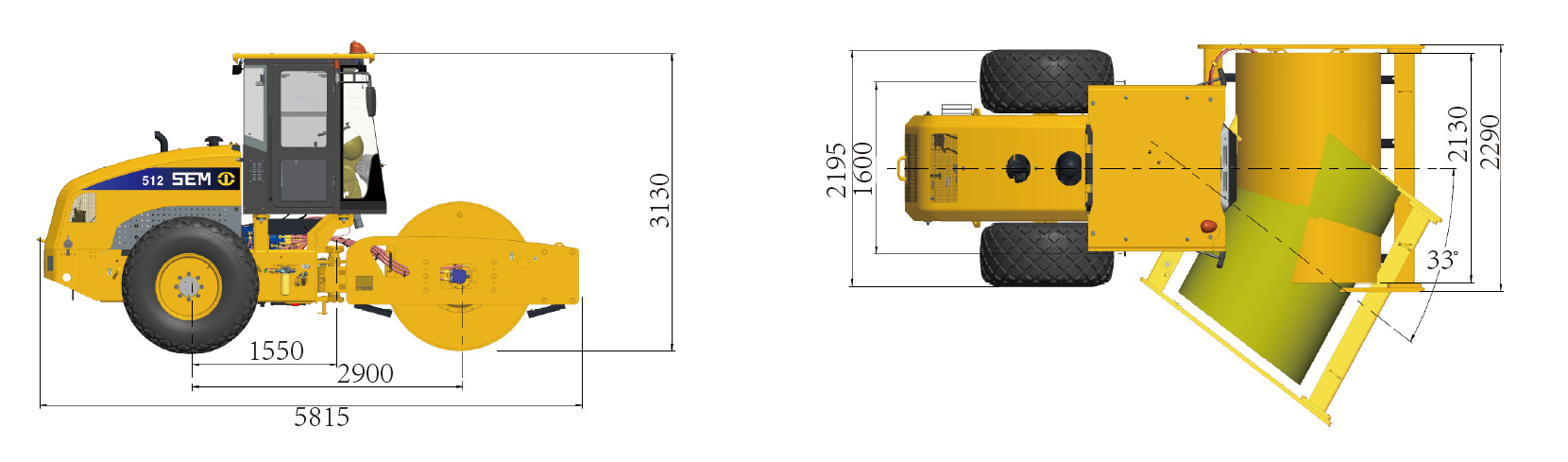

Габариты машины

Габариты SEM510 для стандартной конфигурации с закрытой кабиной

Модель
Модель	SEM510
Двигатель
Engine Model	WP4G130E22
Выбросы	China StageII
Мощность	97.5kW
Скорость вращения	2,200r/min
Потребление топлива в смешанном рабочем цикле (л/час)	560/1,400-1,600N.m/rpm
Макс. высота над уровнем моря, высотная комплектация	49Deg C
Мин. температура окружающей среды	-10Deg C
Рабочие характеристики
Масса машины в стандартной комплектации	10 380 кг (10170 кг без ROPS) ±3%
Вес по вальцу в стандартной комплектации	5,900+3%kg
Вес по заднему мосту	4,100kg
Статическая линейная нагрузка	271N/cm
Преодолеваемый уклон без вибрации	45%
Угол складывания рамы	33±1°
Радиус поворота по внутреннему краю вальца	5,990mm
Ширина полосы уплотнения	2,130mm
Транспортная скорость
Нижний диапазон	0 to 5.5km/h
Верхний диапазон	0 to 12km/h
Время гидравлического цикла
Время полного поворота	6±0.5s
Вибрационная система
Частота (высокая / низкая)	33/30HZ
Амплитуда (большая / малая)	1.80/0.90mm
Центробежная сила (большая / малая)	215/130kN
Другие характеристики
Габариты машины (В х Ш х Г)	5,8152,2903,130mm
Угол качания	10±1°
Колёсная база	2,900mm
Ширина колеи	1,600mm
Ширина вальца	2,130mm
Диаметр вальца	1,590mm
Шины
Шины	23.1-26 12PR12
Давление в шинах	0.35Mpa
